 Réalisation d'une alimentation à découpage

Aller en bas
+5
JCV
tophe71
tom
Asl
fc89
9 participants
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur



Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyJeu 18 Fév 2010 - 18:37

Bonjour à tous,

Les premiers tests de la limitation sont bien partis.

Le déclenchement est précis. La led rouge s'allume et le régulateur, LM2575, bloque sa sortie.

Actuellement 23A maxi, et c'est je pense suffisant!

A+
Revenir en haut Aller en bas
MissMarie
Membre Super Actif



Date d'inscription : 25/05/2008

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyVen 19 Fév 2010 - 2:23

Cool Francis Réalisation d'une alimentation à découpage - Page 5 Icon_cheers ... hâte de voir la suite Réalisation d'une alimentation à découpage - Page 5 Icon_razz

Réalisation d'une alimentation à découpage - Page 5 558551
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyJeu 25 Fév 2010 - 18:27

Bonjour,

Les essais de l'alimentation, vont continuer avec un transfo 15V de 15A.

Nous allons pouvoir tester, jusqu'à 20V et peut être 15A.

La limitation, a été améliorée, possibilité de 3 à 30A.

A+
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyDim 28 Fév 2010 - 14:34

Bonjour,

Voilà donc où nous en sommes actuellement : Alimentation v2.f
Version qui devrait d'ailleurs être la définitive puisque tout a été testé et les résultats sont assez satisfaisants.

Tests réalisés, comme l'a précisé Francis, uniquement avec un transfo seulement de 15v/15A, ce qui nous a un peu empêché de "pousser" l'alim dans ses derniers retranchements.

A ce sujet, la question est de savoir s'il serait intéressant de pouvoir alimenter cette alim avec un transfo de 24V (au lieu des 18v max prévus pour cause de limitation des Vcc max des cis) ?

Bien sûr, cela fait rajouter un 2N3055 par exemple (et donc aussi une petite dissipation supplémentaire) mais permettrait toutes les applications possibles.

Un exemple : Si la Dry Cell en cours de développement actuellement (Eco-Booster), sous 12v/10A, nous fournit le 1l/mn attendu (espéré), nous pourrions sans problème en mettre deux en // afin d'obtenir 2l/mn sous 12v/20A.
Avec un courant sortie transfo de 10A seulement (avec rendement 80%).
C'est vrai qu'avec 2l/mn seulement vous n'allez pas remplacer avec ça votre chaudière de chauffage central mais cela peut quand même permettre quelques petites applications.
Mais, bien sûr sous réserve que la Dry Cell ait une production suffisante, je n'ai jamais entendu, à ce jour, que quelqu'un avait produit 2l/mn avec 10A seulement !


Bien sûr, uniquement une application par secteur.
Et d'ailleurs, le vrai rendement doit être dans ce cas calculé avec le courant secteur et non avec le courant de la sortie transfo.
Et là nous pourrions avoir une très bonne surprise.
Nous ne pouvons pas, ce jour, vous donner cette bonne surprise pour cause de défaillance de l'appareil de mesure (hé oui, l'expérimentation coûte chère quand même !!! Twisted Evil ).

Votre avis...

@++
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyDim 28 Fév 2010 - 19:30

Bonjour,

Une application secteur...

Pour tous ceux qui veulent expérimenter, cela sera un outil indispensable.

Avant d'envisager ou de tenter une quelconque sur-unité, il faut se rendre à l'évidence, commencer par le début, c'est à dire, de l'électrolyse classique!

Sans cet outil, on ne peut prétendre avancer, une cellule à hydrogène est quelque chose de très gourmand en courant, je vous rappel qu'aujourd'hui, et malgré tous les brevets que vous pourrez trouver sur le net, non réplicables, l'hydrogène est fait à partir d'électrolyse.

Moi, je suis pour une alim, 20V 20A, ça va chauffer!!!

A+
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyMar 9 Mar 2010 - 18:50

Bonjour à tous,

Les essais sont terminés! Ouf, et enfin!

La prochaine étape, pas pour moi cette fois ci, mais pour Alain!

Il va élaborer, le typon et compléter le dossier, bon courage!

Les derniers essais ont été réalisés avec un transfo 24V 10A.

La tension source est de maintenant 40V.

L'alimentation à découpage pourra fournir près de 18A sous 12V.
De quoi alimenter une cellule HO.

Il restera à tester le circuit, complet monté et soudé, en phase finale et vous donner toutes ces capacités.

A+

A+
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyMer 10 Mar 2010 - 13:44

Bonjour,

Au fait, quel nom lui donnons-nous à cette alimentation ? (toujours dans le cadre de Génération Hydrogène bien sûr).

@++
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 13 Mar 2010 - 19:07

Bonjour à tous,

Je me suis procuré un transformateur 24V / 25A.

Avec ce transfo, nous allons pouvoir atteindre sans problème les 20A sous 20V.

Pour le nom, je n'ai pas trop d'idées, alors peut être "Alimentation à découpage de labo H2O", ou à vous!

A+
Revenir en haut Aller en bas
JCV
Support Electronique
JCV


Age : 75
Localisation : France (Nord)
Prénom : Jean-Claude
Date d'inscription : 28/04/2008

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 13 Mar 2010 - 19:15

Bonjour à tous,

24V 25A , ça doit peser.

Pour le nom, pas trop d'idées non plus, j'aurais dit "Alimentation à découpage 20V 20A" tout simplement.

A+

JCV
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 13 Mar 2010 - 20:21

Bonsoir,

Oui quand même ça doit peser !!

Pour le nom moi non plus je n'ai pas trop d'idées.

Mais c'est un nom qui doit être court, un abrégé en quelque sorte, comme "SGHo" pour le générateur de fonctions.

@++
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyDim 14 Mar 2010 - 7:36

Bonjour,

En abrégé, alors ça ferait; "AdH2o"

Obligé de rajouter le "2" sinon...

A+
Revenir en haut Aller en bas
JCV
Support Electronique
JCV


Age : 75
Localisation : France (Nord)
Prénom : Jean-Claude
Date d'inscription : 28/04/2008

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyDim 14 Mar 2010 - 10:33

Bonjour,

"ADH2O" ou "AdH2o" , pourquoi pas, ça me va.

Après dans le dossier, il y aura certainement la désignation complète.

A+

JCV
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyLun 15 Mar 2010 - 6:48

Bonjour,

Oui, c'est bien...

Mais pour justement la désignation complète, que désigne la lettre "H" ?

Le "20" serait donc les "20v/20A".

@++
Revenir en haut Aller en bas
JCV
Support Electronique
JCV


Age : 75
Localisation : France (Nord)
Prénom : Jean-Claude
Date d'inscription : 28/04/2008

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyLun 15 Mar 2010 - 8:06

Bonjour,

fc89 a écrit:

En abrégé, alors ça ferait; "AdH2o"

Obligé de rajouter le "2" sinon...

Je pense que dans l'idée de Francis, il y a un jeu de mots, ou plutôt de lettres.

Ad : Alim découpage
H2O : eau
H : Hydrogène
20 : 20V, 20A

A+

JCV
Revenir en haut Aller en bas
tom
Chef de Projet
tom


Age : 53
Localisation : somme 80
Prénom : Tom
Date d'inscription : 10/12/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyLun 15 Mar 2010 - 10:12

Very Happy Oui sa serait dommage que l'a.d.h.o Francis!
Car si l'a.d.h.o, c'est qu'elle est mal ventilée! Razz
Revenir en haut Aller en bas
http://cloclowebforum.forumactif.com/
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyVen 19 Mar 2010 - 15:42

Bonjour,

Ok, j'aime bien.

Alors optons pour "ADH2O" ("O" étant le "o" majuscule).

@++
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyVen 26 Mar 2010 - 21:39

Bonjour,

Normalement voilà ce que ça va donner :

Dimensions 160mm x 200mm.
Réalisation d'une alimentation à découpage - Page 5 SGH2O_4

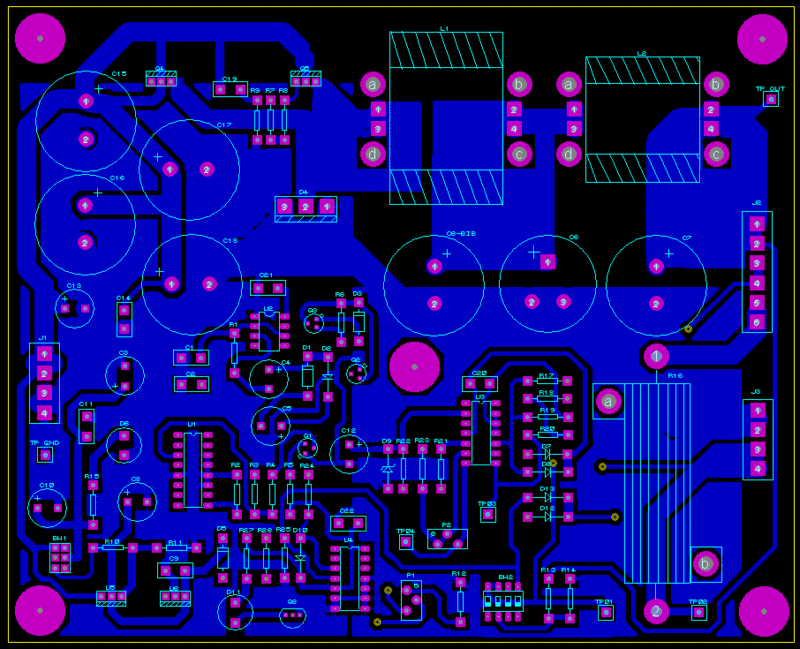

Avec en face soudure un plan de masse GND :
Réalisation d'une alimentation à découpage - Page 5 SGH2O_2

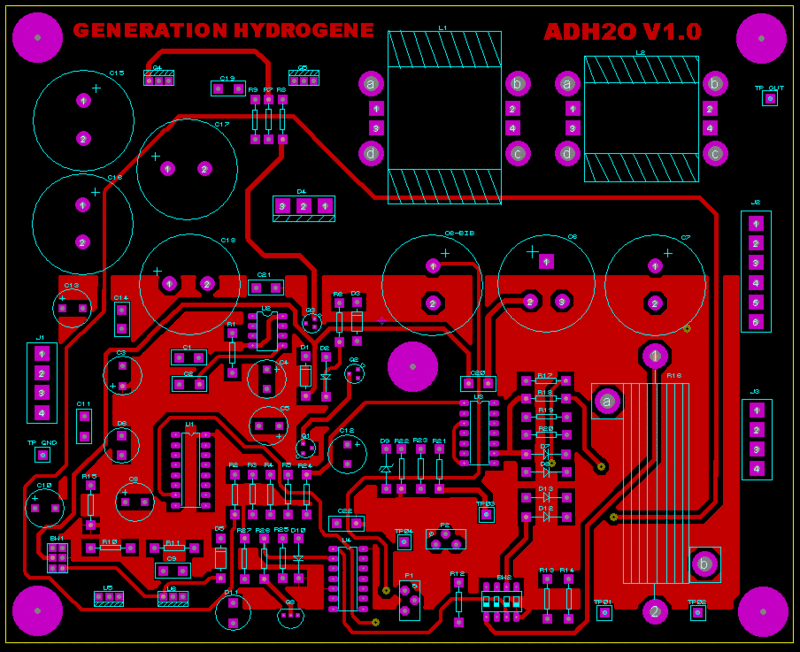

Et en face composants, un plan de masse +12v :
Réalisation d'une alimentation à découpage - Page 5 SGH2O_3

C'est donc Francis qui a maintenant le bébé.....

Et la doc suit.

@++
Revenir en haut Aller en bas
MissMarie
Membre Super Actif



Age : 68
Localisation : Québec
Prénom : Marie-Claude
Date d'inscription : 25/05/2008

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 12:29

Woww super boulot les gars...bravooo Réalisation d'une alimentation à découpage - Page 5 Icon_cheers
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 12:37

Bonjour à tous,

Rapide comme l'éclair, le typon terminé par Alain, et aussitôt transfert et gravure pour ma part!

Çà donne ceci:

Réalisation d'une alimentation à découpage - Page 5 Tranfe10

Réalisation d'une alimentation à découpage - Page 5 Tranfe11

Réalisation d'une alimentation à découpage - Page 5 Gravur10

Réalisation d'une alimentation à découpage - Page 5 Gravur11

Avec la méthode impression laser sur papier glacé, après transfert à l'aide du fer à repasser, l'on arrive à un résultat acceptable.

La gravure a été réalisée grâce au mélange chimique de l'eau oxygénée et acide chlorhydrique, gravure ultra-rapide, dans les 1mn.

Il me reste donc à étamer l'ensemble, percer et souder les composants.

A+
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 13:11

Bonjour Francis,

Superbe travail !

Et quelle rapidité !!!!!!! Tu es Génial

Par contre pour moi, J\\'ai fait une con je viens de me rendre compte à l'instant que le texte "GENERATION HYDROGENE" est juste en dessous des radiateurs des mosfets !!!!
On ne le lit donc qu'une fois... avant soudure des composants !!!

@++


Dernière édition par Asl le Sam 27 Mar 2010 - 13:21, édité 1 fois
Revenir en haut Aller en bas
JCV
Support Electronique
JCV


Age : 75
Localisation : France (Nord)
Prénom : Jean-Claude
Date d'inscription : 28/04/2008

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 13:17

Bonjour,

Oui, superbe travail.

Il n'y a plus qu'à câbler.

A+

JCV
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 13:23

Bonjour,

Vous avez certainement remarqué, une différence entre les deux premières photos, celles du transfert.

L'une est bien, bien noir, l'autre laisse apparaître des taches blanches sur les pistes.

Cela est tout à fait normal, la première photo a été retouchée, tandis que la deuxième non!

Ces taches blanches sont en fait du papier, qu'il reste après enlèvement, dans l'eau, de la feuille de transfert.

Rassurez vous, cela n'altère pas la qualité de la gravure.

J'ai juste voulu dans un premier temps vous montrer une photo de bonne qualité, ensuite pour la réalité des faits je me suis dit qu'il fallait également vous montrer le véritable transfert.

A suivre.
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 13:26

Re,

Alain a dit:

Citation :
Par contre pour moi, je viens de me rendre compte à l'instant que le texte "GENERATION HYDROGENE" est juste en dessous des radiateurs des mosfets !!!!
On ne le lit donc qu'une fois... avant soudure des composants !!!


Ce n'ai pas grave!

J'insérerai une étiquette bien visible!

A+
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 13:30

Re,

Jean-Claude dit:

Citation :
Il n'y a plus qu'à câbler.


Pas tout à fait, je dois tout d'abord jouer au golf!!!!! Laughing

Pas mal de trous m'attendent! ;)

A+
Revenir en haut Aller en bas
Asl
Support Electronique
Membre d'Honneur
Support ElectroniqueMembre d'Honneur
Asl


Age : 72
Localisation : Près de Saumur
Prénom : Alain
Date d'inscription : 15/08/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptySam 27 Mar 2010 - 13:32

Bonjour,

Au fait, c'est un 9 trous ou un 18 trous ? Very Happy Very Happy

@++
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyDim 28 Mar 2010 - 19:29

Bonjour à tous,

Les trous sont faits, Ø0.5 à 1.5mm.

Les trois quart des composants sont soudés, he oui, il a fait tellement beau aujourd'hui que je me suis réfugié dans mon atelier, et ai donc continué la carte.

A bientôt pour les essais!

A+
Revenir en haut Aller en bas
fc89
Chef de projet
Membre Donateur
Chef de projetMembre Donateur
fc89


Age : 60
Localisation : Bourgogne, France
Prénom : Francis
Date d'inscription : 07/11/2006

Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 EmptyMer 31 Mar 2010 - 19:51

Bonjour à tous,

Les travaux de soudure se poursuivent.

Tous les composants sont soudés, il me reste à installer les radiateurs, un peu de mécanique à faire!

20A, 20V ça va chauffer!

Si tout va bien, les essais débuteront cette fin de semaine.

A+
Revenir en haut Aller en bas
Contenu sponsorisé





Réalisation d'une alimentation à découpage - Page 5 Empty
MessageSujet: Re: Réalisation d'une alimentation à découpage   Réalisation d'une alimentation à découpage - Page 5 Empty

Revenir en haut Aller en bas

Réalisation d'une alimentation à découpage
Revenir en haut
Page 5 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Réalisation des selfs
» Dune buggy de meyer (une réplique?)
» Alimentation HT
» Problème alimentation dry cell

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Bureau d'études de Recherche et de Développement :: Bureau d'Etudes :: NOS REALISATIONS testées et... reproductibles par Tous ! :: Alimentation à découpage-
Sauter vers:
Site à visiter...

Econologie.com : rechauffement climatique et economies d'energie

NOS REALISATIONS, TESTEES ET...
REPRODUCTIBLES PAR TOUS !

Alimentation à découpage
2v - 25v / 20A

Carte interface série optocouplée
pour système de développement
sur PICS

Carte PWM avec
mosfet de puissance intégré
