présentation

Bonjours, je m’appelle Rafaâ et je suis technicien en électronique et en électricité engin.
J’ai rencontré ce site en cherchant des informations sur les générateurs hho, alors j’ai décidé de m’inscrire pour mieux changé les informations

Bonjour Abdelkader,

Nous te souhaitons la Bienvenue parmi nous !

Tu cherches des informations ?
Je pense que tu pourras en trouver quelques unes sur notre Forum.

Es-tu déjà passé à la pratique ?

@++

Bonjour
Oui bien sur, j’ai fabriqué une carte pwm avec une partie puissance constituer par 2 transistors IRFP064N et un dry cell de 15 plaques 10/10 cm et la résultat est de 3.5 lpm avec un courant de 22A.
Mais se que je cherche c’est de démunie le courant pour arriver à 6A

Bonjour Abdelkader,

Tu arrives à 3,5L/mn pour 22A !

Là, ne m'en veux pas, mais est-ce que tu peux remesurer ta production ?

D'ailleurs quelle est ta méthode pour la mesurer ?

Comme je viens de te le dire, et ne prends pas mal mon doute, mais cela est assez extraordinaire.
Jamais à 22A qui qui ce soit n'a réussi à atteindre cette production.

Et peux-tu nous décrire un peu plus ton réacteur (dry cell) ?
La configuration (+nnnn-nn...) et la quantité d'électrolyte.

Enfin, toutes les précisions que tu juges utiles.

Merci.

@++

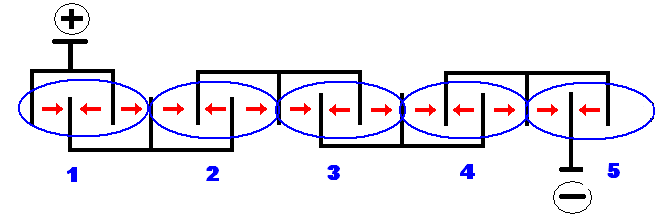

J’ai utiliser de bicarbonate de soude et ma configuration

Bonjour,

Configuration assez originale !

Mais tiens, pourquoi pas ?

Je vais l'étudier un peu plus afin de calculer la production théorique qu'on doit espérer avec ce réacteur.

@++

Bonjour,

Comme je le disais c'est une configuration quand même originale.

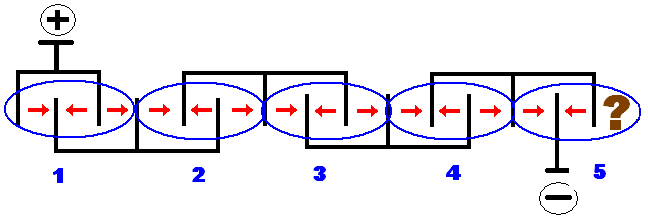

Alors ta config :

J'ai représenté le sens des courants circulant entre les plaques (toujours d'une plaque + vers une plaque -) et en rond bleu indiqué les différents groupes de trois cellules, cinq au total.

Le point d'interrogation dans le groupe 5 indique peut-être qu'il manque une plaque afin d'équilibrer l'ensemble.

Car actuellement dans le groupe 5 le courant est "restreint" (uniquement 2 cellules en parallèle au lieu de trois) et de ce fait imposé aux autres groupes (comme tu le sais le courant circulant dans un circuit "linéaire" étant toujours le même à tous les points du circuit).

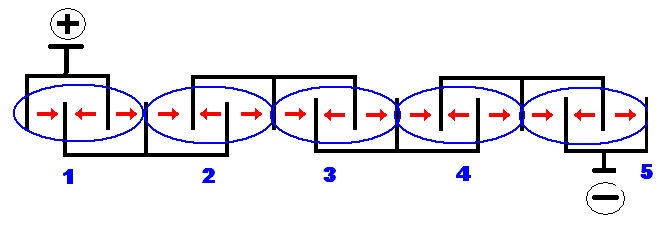

Cette configuration aurait peut-être été mieux :


Mais peu importe, ce n'est pas ça l'important.

Ton réacteur donc :

Tension cellule : 2,8v (pour un U batterie de 14v).

Et calculons la production théorique (d'après Faraday).
22A dans le réacteur ce qui veut dire qu'il circule 22A dans chaque bloc.

Pour les blocs de 3 cellules (1 à 4) il circule donc dans chaque cellule : 22A / 3 = 4,4A.
La production de chaque cellule est donc de : 0,627 x 4.4 = 2,75L/h
Pour 4 blocs donc 12 cellules : 2,75 x 12 = 33L/h

Pour le bloc de 2 cellules (le 5) même calcul :
Courant/cellule = 22A / 2 = 11A
Production = 0,627 x 11 = 6,89L/h
Et pour les 2 cellules : 6,89 x 2 = 13,78L/h

Ce qui nous donne une production théorique globale de 33 + 13,78 = 46,78L/h soit 0,80L/mn !

En réalité ce doit être un peu supérieur car on l'a toujours constaté avec le gaz de Brown (Dry cell avec plaques neutres) mais on est quand même bien loin non, très loin, des 3,5L/mn que tu as mesuré chez toi.

D'ailleurs, on l'a souvent constaté, disposer des cellules en parallèle n'apporte pas le bonus escompté.
Comparaison (toujours en théorie) :
Avec uniquement 5 cellules série (comme tes blocs) dans lesquelles on fait circuler un courant de 22A nous produiront : 0,627 x 22A x 5 cellules = 68,97L/h soit 1,14L/mn !

Mais attention ! On ne connait pas tout (malheureusement ) et peut-être qu'une config particulière apporte un bonus quelconque.

Néanmoins Abdelkader, pourrais-tu nous confirmer ta production ?
Par quel moyen l'as-tu mesurée ?

Est-ce que les cellules sont isolées entre elles ?
Et est-ce que tu pourrais publier une photo de ton réacteur ?

Beaucoup de choses hein ?
Bienvenue dans le monde des FOUS !

@++

Salut Abdelkader et Alain et bienvenue a toi Abdelkader!

Sympa cette configuration et peut être magique?

Je suppose que l'ensemble ne baigne pas dans le même contenant?

Comme j'ai le cerveau lent, pour les calcules je remplace chaque espace d'action (entre deux plaques) par des résistances c'est plus mémo-technique pour un dépanneur tv

Bonjour Tom,

Citation :

je remplace chaque espace d'action (entre deux plaques) par des résistances

Oui, et tu n'es pas le seul !

Car moi, m'imaginer deux plaques métalliques trempant dans un liquide... pouah ! J'en boirai même pas à l'apéro c'est te dire ! C'est trop compliqué pour mon petit neurone.

@++

Salut
J’ai qqs informations qui peut vous aidez

Bonjour Kader,
Ca ne te dérange pas que je t'appelle Kader ?
J'ai au Maroc un ami qui s'appelle comme toi mais tout le monde (moi t'aussi) l'appelle Kader.
Plus court d'abord et puis surtout plus... amical

C'est donc le schéma que tu veux appliquer ?
Pourquoi pas ?
Peut-être un montage avec deux NE555 serait plus "souple" à régler (mais je n'en suis pas sûr).

Ce que je ne comprends pas trop par contre c'est le rôle des 4 résistances à l'entrée (R1.. R4).
Mais s'il les a mises c'est quelles ont une utilité certaine.

@++

Bonsoir,

Je reviens un peu sur ce que j'ai dit concernant les 4 résistances.

Mais oui bien sûr elles servent de résistances de base de TR1 !

TR1 limitant le Vcc à 11,4v pour les amplis opérationnels.

Mais si tu alimentes ton système en 12v toute la circuiterie d'entrée est totalement inutile.

@++

slt alain
j'ai utiliser un autre montage avec lm234 mais je n'est pas trouver la mm rentabilité.
s'il vous plais est ce que tu peu m'expliquai comment je peu ajouté des fichiers comme des pièces joints.

Bonjour Kader,

Pour les fichiers deux possibilités (entre beaucoup autres) :

Fichiers pdf : http://www.xooimage.com/fr/

Autres : http://www.filedropper.com/

Et tu copies dans ton message le lien communiqué.

@++

alors voila un doc qui peu vous aidez
http://img60.xooimage.com/views/e/b/e/chapter10_--_awesome-25bbab3.pdf/

Bonjour Kader,

Nous aider oui (merci d'ailleurs )... Mais en réalité c'est pour t'aider toi.

A réaliser ce que tu veux faire ou plutôt à confirmer et valider ce que tu as déjà fait.

Car nous pensons que la mesure de ta production est un peu (beaucoup) trop élevée par rapport à tout ce qui s'est fait jusqu'à maintenant en électrolyse classique.

Qu'en penses-tu toi ?

@++

bonjour kader,
il est vrais que 3.5 ca me parais tres gros pour 15 tole de 10x10

Bonjour,

Coucou Kader... Es-tu là ?

@++

slt ALAIN
J ss toujours là
Malheureusement je n'était pas dans ma région ses derniers temps et j'ai trouver mon copain à fait qqs modifs pour adapté notre hydro sur 24V en changeant à 21 plaques et d mm config et je vais te montré un vidéo q j enregistré avec mon tel, et tu va voir la résultat

j'ai hate de voire ta video
mais pourqoi 24v tes pas sur un camion

Bonjour Kader,

Vidéo certes, mais la production de gaz, comment est elle mesurée?

A+

http://myaccount.dropsend.com/file/70f88fea7759530a

Bonjour Kader,

Beau travail, ouah, 40Ampères, il vaut mieux avoir du très gros câble.

Bon, alors, les petits calculs de rendement.

Tu as, 20 cellules dans le réacteur, le 24V on s'en tamponne, et consommation 40A.
40X0.627X20= 501.6 L/h et à la minute ça fait 8.36L/mn, et le débitmètre affiche entre 5 et 6L/mn c'est ça?

Donc il y a des pertes, ta consommation, 40A c'est trop pour le débit de gaz.

Au fait, j'ai entendu 21 cellules ou plaques??

A+

Bonjour,

Francis, Kader n'a pas disposé ses 20 cellules (21 plaques) en série.

Enfin je veux dire que ce sont des "blocs" de x cellules en //.

Ce qui fait que, pour un même courant, la production est toujours légèrement inférieure il me semble.

@++

Bonsoir Alain,

Ah, ok, je comprends maintenant pourquoi il manque un peu de gaz pour 40A

A+
